当我们拿到一个施工图纸的时候，一开始看可能是两眼蚊香圈，一个字“懵”，当了解并懂得看图纸的 *** 后，你会发现，图纸的世界不一样啦。下面交给大家如何一步一步看懂施工图。

一、识图

1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等。

二、工程建筑图纸中的符号解释

建筑施工图上经常会有符号标识，我们需要了解这些符号的意义，这里给大家简单说明下：

符号一般是由字母组成，前面的字母是汉语拼音的缩写，后面有数字也有字母，如：M代表门，C代表窗，后面的数字代表第几种类型，同时图纸还会附有门窗表，与之对应。

防火窗（FHC-1、FH-1）

门联窗(MLC-1)

推拉门(TLM-1)

凸窗(TC-1)

高窗（GC）

当然，也有不同的表达方式，比如：

梁（L）

连梁（LL）

框架梁（KL）

过梁（GL）

柱（Z）

构造柱（GZZ）

框架柱（KZ）

梯柱（TZ）

施工图纸看的多了，在什么地方时什么东西可能标注 *** 不一样，一看就会明白。

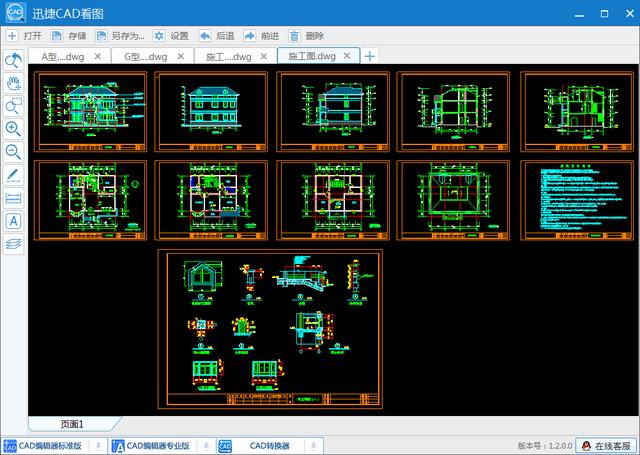

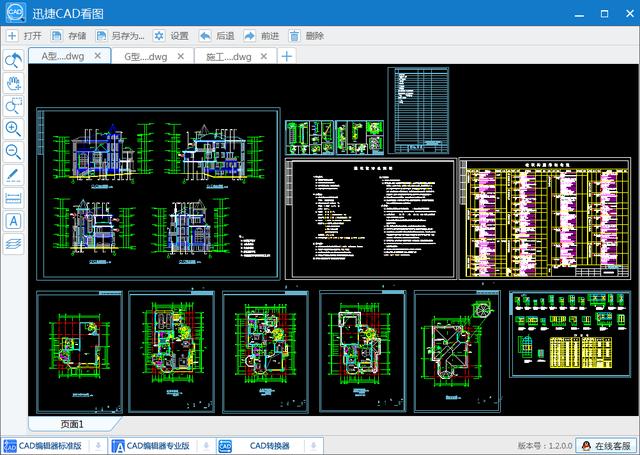

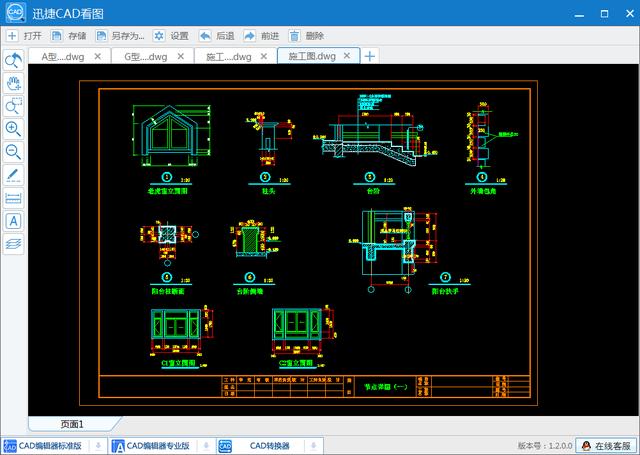

好啦，了解以上内容你就可以先找找简单的施工图纸看一看啦，小伙伴们可以搜索迅捷CAD图库，搜索施工图，就能够找到大量施工图供你练习啦。没有好用的CAD快速看图软件，可以下载迅捷CAD看图软件，启动快，看图方便，操作简单，功能齐全。
