什么是重复接地（什么是重复接地？通过图解彻底搞清楚）作为电工，我们对“接地”这个词儿很熟悉，但还有一个“重复接地”，那么什么是重复接地呢?重复接地又有什么好处呢？如下图A：

A

图A中的RS就是重复接地。

（一）定义：在中性点直接接地系统中，除了工作接地以外，其他点的再次接地。

图A中RN为工作接地，RS为重复接地。

（二）主要作用：避免零线断开或接触不良时电击的危害性。

B1

B2

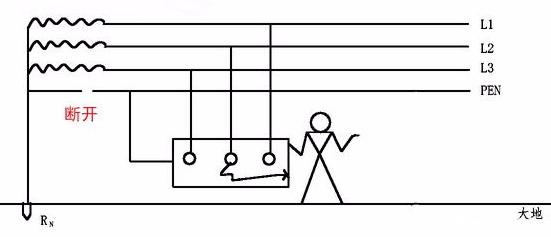

如图B1中，没有重复接地，当零线断开时，如果设备漏电，金属外壳带电，人触及金属外壳，人体通过大地和工作接地构成回路，就会触电。

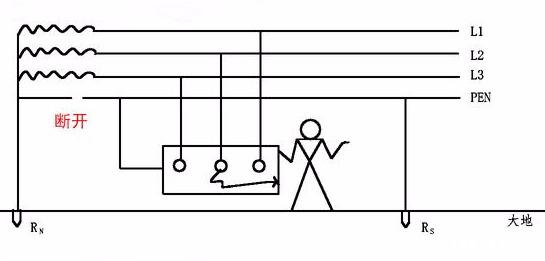

图B2中，有重复接地，如果零线断开，设备漏电，金属外壳通过重复接地线和人体接入大地，由于导线比人体阻值小的多，所以大大的减轻或消除人体触电。
